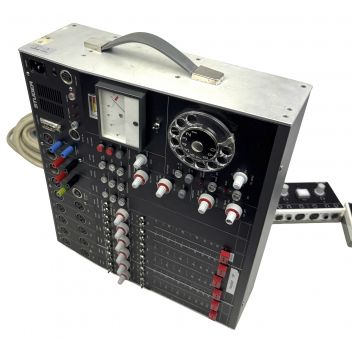

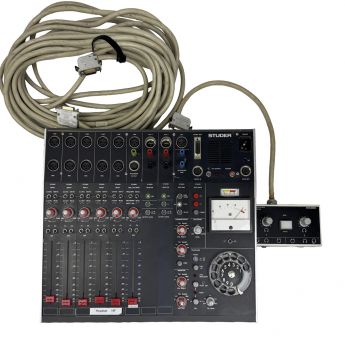

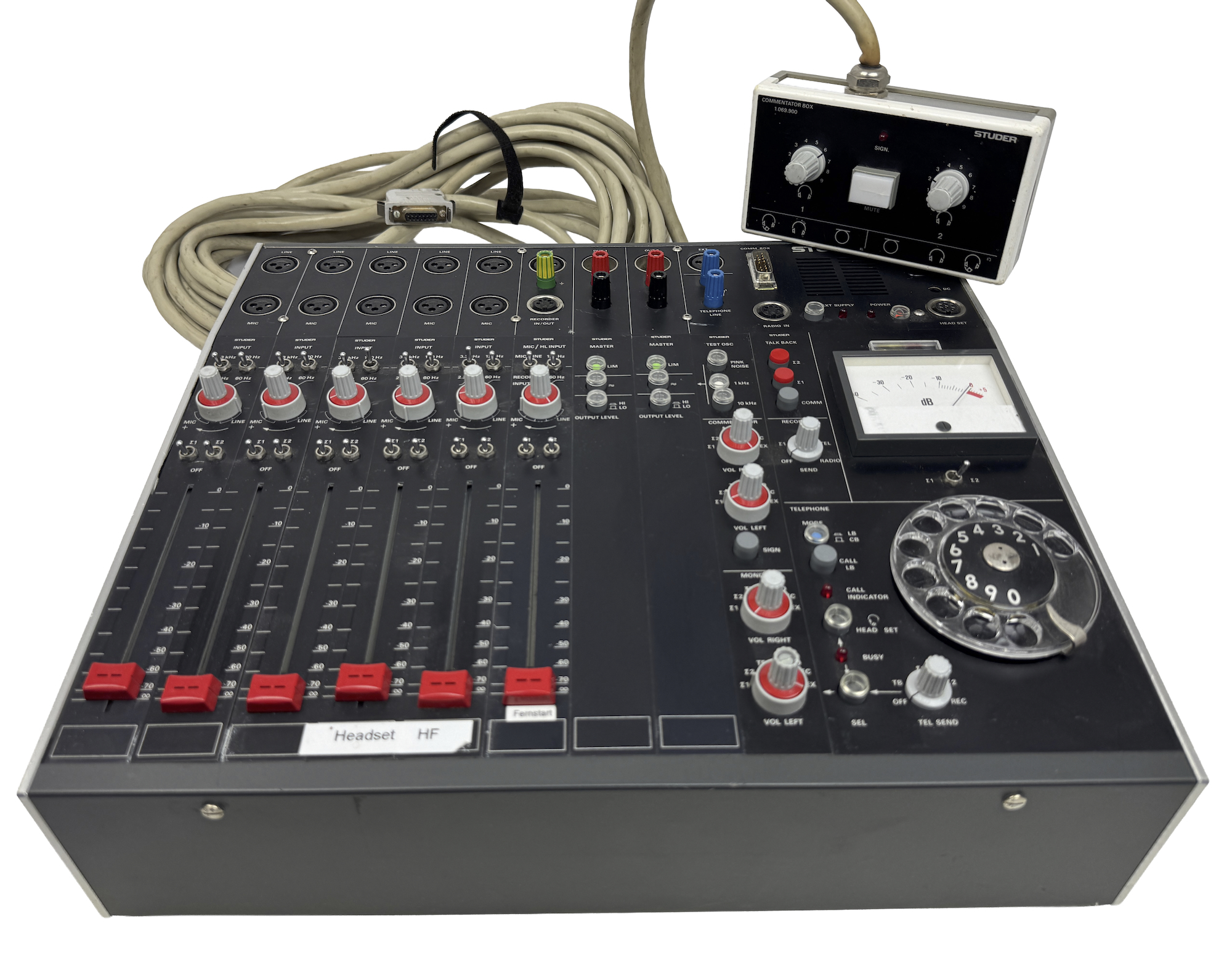

Wir bieten hier ein getestetes und voll funktionsfähiges STUDER Reportage Mischpult an. Ursprünglich entwickelt als Arbeitsgerät für Reporter und Techniker im Außendienst kamen diese Mischpulte in den achtziger Jahren bei diversen Außenübertragungen zum Einsatz. Mithilfe der mitgelieferten seltenen Kommentator-Box, konnte ein technisch nicht versierter Reporter auch mit einem Tontechniker zusammenarbeiten und sich nur um die kleine Box kümmern. Ob man heute noch jemanden erreicht, wenn man an der Wählscheibe eine Nummer wählt kann der Käufer selbst herausfinden. Eine Simkarte wird nicht mitgeliefert. :-)
Wer dieses schöne Mischpult im Tonstudio benutzen möchte, ohne von dort zu übertragen, der profitiert vor allem von dem hervorragenden Klang der sechs Mikrofon Vorverstärker im Stil der STUDER 169 und STUDER 269 vintage Mischpulte. Ein Tritt Schallfilter und rudimentäre Equalizer-Funktion sowie ein Limiter ist ebenfalls zu finden. Die genaue technische Beschreibung steht weiter unten.
EINGANGSEINHEITEN
•Je nach Gerätetyp stehen drei (069-3/2) oder sechs (069-6/2) Eingänge zur Verfügung.
•Allgemeine Eigenschaften:
•Symmetrische und erdfreie Mikrofon-/Leitungs-Eingänge, über XLR-Anschlüsse.• Je zwei Summen-Anwahlschalter zur einzelnen oder gemeinsamen Ansteuerung der beiden MASTER-Einheiten.
•Modulare Einschubtechnik.
•Flachbahnregler (Fader) professioneller Bauart, mit Kunststoff-Widerstandsschicht.
MIC/LINE-Eingangseinheiten [1+2/4…5]
•Eingangswahlschalter für Mikrofon- oder Leitungseingang, mit Abschwächer in drei Stufen; dazwischen stufenlose Feineinstellung.
•Trittschalter, schaltbar für 60 Hz oder 120 Hz.
•Präsenzfilter, Mittenfrequenz von 2,2 kHz oder 3,3 kHz, mit 6 dB Überhöhung, umschaltbar.
Universal-Eingangseinheit [3/6]
•Eingangswahlschalter für Mikrofon-/Leitungszugang oder Tonbandeingang (Recorder).
•Mikrofon- bis Leitungseingangspegel in 5 dB-Stufen einstellbar; dazwischen stufenlose Feineinstellung.
•Umschaltbarer Tonbandeingang für Zuspiel-Bandmaschine (Rekorder).
•Trittschalter, schaltbar für 60 Hz oder 120 Hz.
AUSGANGSEINHEITEN (MASTER) Σ1/Σ2
•Vorwahltaster für zwei individuell voreinstellbare Ausgangspegel.
•Zuschaltbarer Begrenzer (Limiter).
•Zuschaltbarer, eingebauter Test-Oszillator für Leitungs-Einmessvorgänge.
•Symmetrische und erdfreie Ausgänge auf XLR- und Bananenstecker-Buchsen.
Tonband-Ausgang
•Folgende Signalkanäle können zur Bandaufnahme angewählt werden:
•Ausgangssignal Σ1
•Ausgangssignal Σ2
•Ein-/Ausgangssignal der Telefonleitung
•RADIO-Eingang
MONITOR-EINHEIT
Abhören
•Getrennte Abhöreinrichtung für lokalen Monitor (Tontechniker) und Kommentator-Box (Reporter), umschaltbar auf die Signalquellen:
•Summenausgang Σ1
•Summenausgang Σ2
•Telefon Ein-/Ausgang
•RADIO-Eingang
•Tonband-Eingang
•Externer Leitungseingang
•Möglichkeit zum gleichzeitigen Abhören von zwei Signalquellen, getrennt über linke und rechte Kopfhörermuschel.
•Separate Lautstärke-Regelung.
•Abhörmöglichkeit über lokalen Monitor-Lautsprecher.
Aussteuern, Testen
•PPM-Instrument für Spitzenpegelanzeige oder VU-Meter.
•Limiter-Instrument für die Anzeige der masterinternen Pegelreduktion bei eingeschaltetem Begrenzer.
•Eingebauter Test-Oszillator für Testzwecke (1 kHz, 10 kHz) und Einmessvorgänge der Übertragungsleitung (rosa Rauschen).
TELEFON-EINHEIT
•LB-Betrieb, in Anwendung einer Übertragungsleitung mit Lokal-Batterie-Einrichtung.
•Integrierter Ruf-Generator (25 kHz) und manuellem Anrufer zur Verbindungsaufnahme mit Sender oder mit der Fernsprechstelle.
•LB-Leitung für die Übertragung über das öffentliche Telefonnetz (Zentral-Batterie).
•Wählbare Telefonfrequenzen für verschiedene Hörgewohnheiten, z. B. mit Sidetone.
•Umschalter für LB-Betriebsmodus.
•Umschaltbare Signalquellen für die Telefonübertragung:
•Summenausgang Σ1/Σ2
•Tonbandausgang (Überspielt)
•Verständigungsmöglichkeit zwischen Studioapparat und Sender über Telefon-Übertragungsleitung.
Kommunikation/Signalisation
•Verständigungsmöglichkeit zwischen 069-Regieplatz und Kommentatorplatz über Sprechkanal.
•Kommandozentralfunktion des 069-Regieplatz an Kommentatorplatz und Sendeplatz.
•Akkustische und optische Signalisation für besondere Tonstörungen.
